GPU软硬件基础知识

金融建模、自动驾驶、智能机器人、新材料发现、脑神经科学、医学影像分析…人工智能时代的科学研究极度依赖算力的支持。提供算力的各家硬件芯片厂商中,最抢镜的当属英伟达(NVIDIA)了。这家做显卡起家的芯片公司在深度学习兴起后可谓红得发紫,如果不聊几句GPU和英伟达,都不好意思跟别人说自己是做人工智能的。那么,英伟达的GPU是如何加速计算呢?

什么是GPU

GPU全名为Graphics Processing Unit,又称视觉处理器、图形显示卡。GPU负责渲染出2D、3D、VR效果,主要专注于计算机图形图像领域。后来人们发现,GPU非常适合并行计算,可以加速现代科学计算,GPU也因此不再局限于游戏和视频领域。

游戏 GPU原本用于游戏等图形图像的计算

现代CPU处理数据的速度在纳秒级别,为何还要使用GPU来加速?CPU能被GPU替代吗?

在上一节中我们回顾了计算机体系结构,并解释了单核和多核、进程和线程的概念。我们都知道,CPU的主频自21世纪初进入GHz级别之后就再也没有数量级上的提升,因为单纯提升主频将带来功耗灾难,反而陷入高耗低能的陷阱。之后的CPU普遍使用多核架构以提升计算性能,单核的频率基本停留在2-3GHz的量级上。

但是,我们写的程序绝大多数是顺序执行。也就是说,不经过优化,程序只能在单核上顺序执行。那么,同样的源代码,在十几年前的单核CPU上运行与现在的单核CPU上运行,执行速度没有质的差别。但另一方面,十几年来,数据量爆炸式增长,大数据和人工智能对算力要求越来越高。一方面,单核主频无法持续提升,另一方面,算力需求却在飞速增长。因此,多核计算势在必行。

无论是CPU还是GPU,在进行计算时,都需要用核心(Core)来做算术逻辑运算,比如加减乘与或非等。核心中有ALU(逻辑运算单元)和寄存器等电路。在进行计算时,一个核心只能顺序执行某项任务。不可能“吃着火锅唱着歌”,因为吃饭唱歌都占着嘴呢。所以为了同时并行地处理更多任务,芯片公司开发出了多核架构,只要相互之间没有依赖,每个核心做自己的事情,多核之间互不干扰,就可以达到并行计算的效果,极大缩短计算时间。

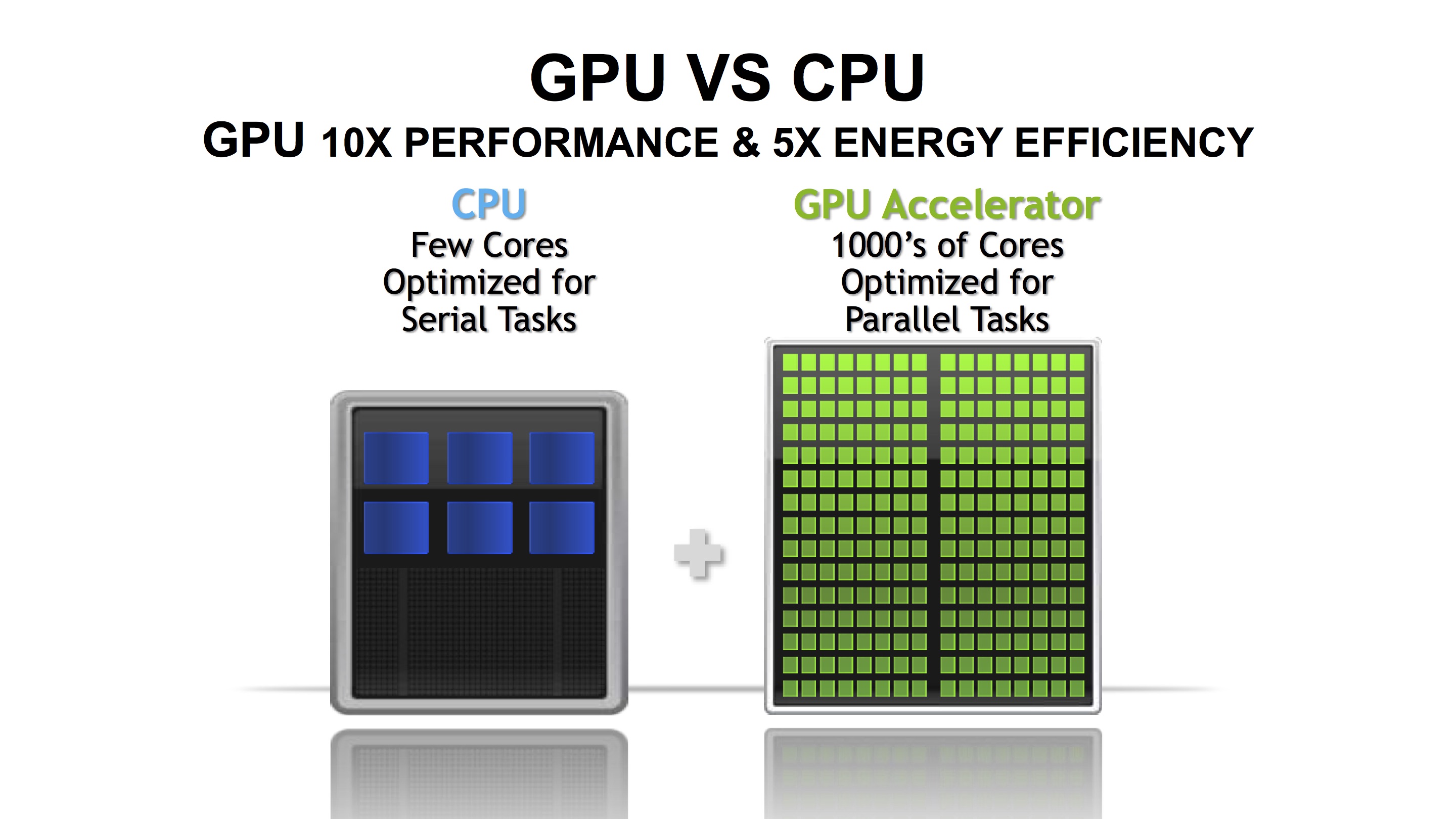

CPU vs GPU CPU和GPU之间的对比

个人桌面电脑CPU只有2到8个CPU核心,数据中心的服务器上也只有20到40个左右CPU核心,GPU却有上千个核心。与CPU的核心不同,GPU的核心只能专注于某些特定的任务。知乎上有人把CPU比作大学数学教授,把GPU比作一个学校几千个小学生:同样是做加减法,几千个小学生所能做的计算,远比几十个大学教授要多得多。俗话说,三个臭皮匠,顶一个诸葛亮。另一方面,大学教授的知识结构和个人能力远强于小学生,能独立解决复杂问题,小学生的知识有限,只能进行简单的计算。目前来看GPU在处理简单计算任务上有更大的优势,但是主要还是靠人海战术,并不能像CPU那样可以独当一面,短时间内也无法替换掉CPU。如下图所示,在整个计算机系统中,CPU起到协调管理的作用,管理计算机的主存、硬盘、网络以及GPU等各类元件。

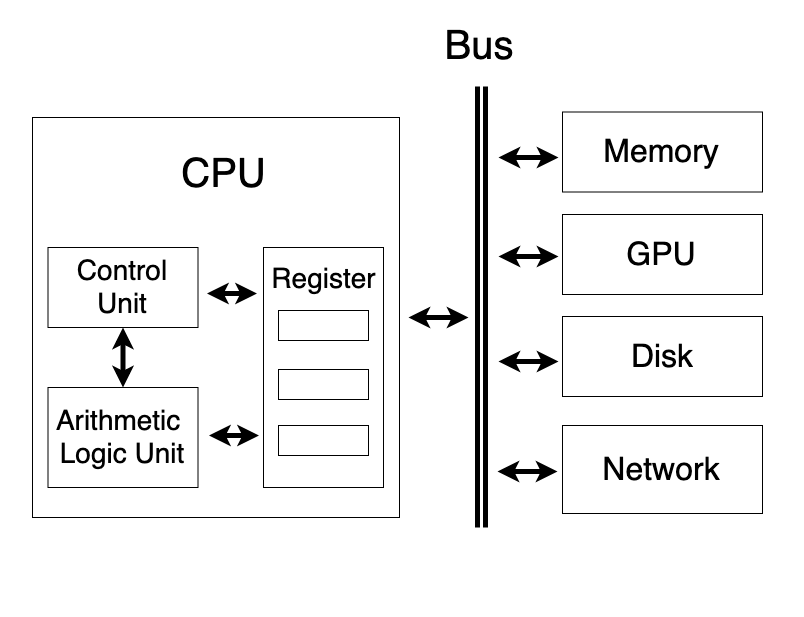

计算机体系示意图 计算机体系结构示意图

如果只关注CPU和GPU,那么计算结构将如下图所示。CPU主要从主存(Main Memory)中读写数据,并通过总线(Bus)与GPU交互。GPU除了有超多计算核心外,也有自己独立的存储,被称之为显存。一台服务器上可以安装多块GPU卡,但GPU卡的发热量极大,普通的空调系统难以给大量GPU卡降温,所以大型数据中心通常使用水冷散热,并且选址在温度较低的地方。

CPU与GPU CPU与GPU

GPU核心在做计算时,只能直接从显存中读写数据,程序员需要在代码中指明哪些数据需要从主存和显存之间相互拷贝。这些数据传输都是在总线上,因此总线的传输速度和带宽成了部分计算任务的瓶颈。也因为这个瓶颈,很多计算任务并不适合放在GPU上,比如笔者前两年一直关注的推荐系统虽然也在使用深度学习,但因为模型输入是大规模稀疏特征,GPU加速获得的收益小于数据互相拷贝的时间损失。

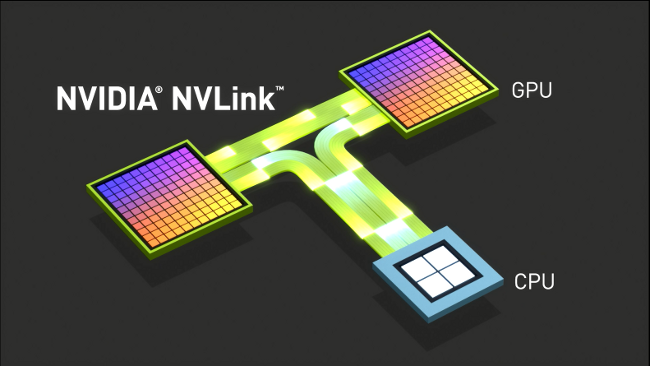

nvlink

CPU和GPU之间的数据通信必须依托总线。当前传输速度最快的总线技术是NVLink,IBM的Power CPU和英伟达的高端显卡可以通过NVLink直接通信。同时,单台机器上的多张英伟达显卡也可以使用NVLink相互通信。Intel的CPU目前不支持NVLink,只能使用PCI-E技术。NVLink和PCI-E都是总线技术的一种,NVLink的传输速度远高于PCI-E。

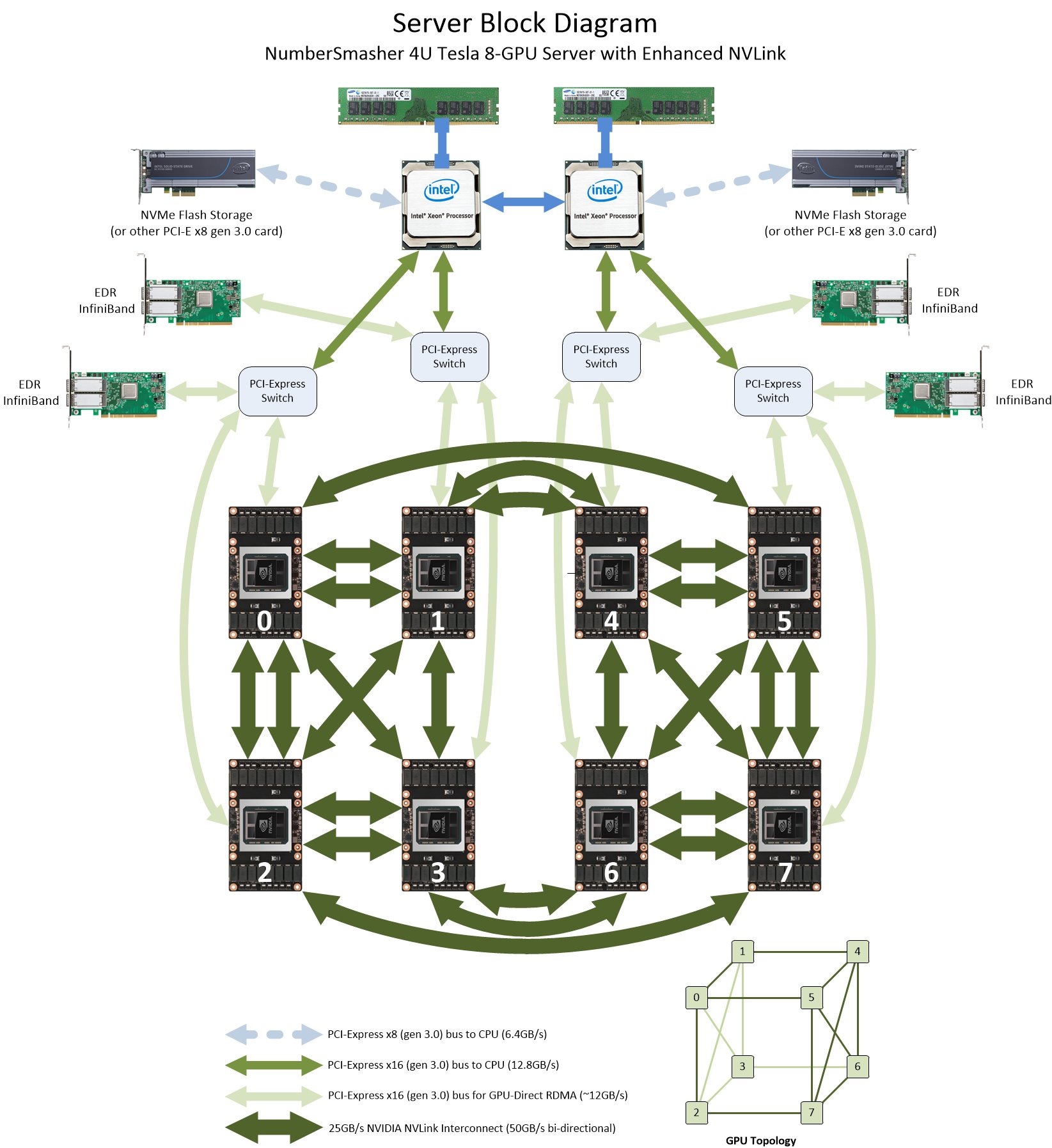

高性能计算硬件设计拓扑图 高性能计算场景硬件设计拓扑图:单台机器共有8张英伟达显卡,每张显卡之间通过NVLink互联,显卡和Intel CPU之间使用PCI-E总线相连,多台机器之间通过InfiniBand高速互联网络互联。

由于CPU和GPU是分开的,在英伟达的设计理念里,CPU和主存被称为主机(Host),GPU被称为设备(Device)。Host和Device概念会贯穿整个英伟达GPU编程,甚至包括OpenCL等其他平台。

以上结构也被称为异构计算:使用CPU+GPU组合来加速计算。绝大多数的高性能计算中心会使用上图所示的结构,比如一台服务器上有2至4块Intel Xeon CPU和1至8块英伟达GPU显卡,多台机器之间通过InfiniBand高速网络互联。

异构计算对于人工智能和超级计算机至关重要。几乎主流的高性能和超级计算中心均使用了异构计算来提升算力。2018年建成,超越天河2号成为世界第一的超级计算机Summit总共使用了9216个IBM POWER9 CPU和27648个英伟达Tesla GPU。IBM的造价相对较高,一个折中的方案是使用Intel的Xeon系列CPU。

英伟达GPU硬件架构

在英伟达的设计里,多个核心组成一个Streaming Multiprocessor(SM),一张GPU卡有多个SM。从“Multiprocessor”这个名字上也可以看出SM包含了多个处理器。实际上,英伟达主要以SM为运算和调度的基本单元。

Pascal微架构示意图 Pascal微架构示意图:一个GPU中有多个SM,每个SM里有计算核心、Shared Memory和L1 Cache

英伟达不同时代产品的芯片设计不同,每代产品背后有一个微架构代号,微架构均以著名的物理学家为名,以向先贤致敬。当前比较火热的架构有:

  • Ampere 安培
    • 2020年5月发布
    • 专业显卡:Telsa A100
  • Turing 图灵
    • 2018年发布
    • 消费显卡:GeForce RTX 2080 Ti、Titan RTX
  • Volta 伏特
    • 2017年末发布
    • 专业显卡:Telsa V100 (16或32GB显存 5120个CUDA核心)
  • Pascal 帕斯卡
    • 2016年发布
    • 专业显卡:Telsa P100(12或16GB显存 3584个CUDA核心)

Telsa微架构 Telsa V100共有84个Streaming Multiprocessor

上图为Tesla V100的设计,它共有84个SM。图中密密麻麻的绿色小格子就是GPU计算核心,多个计算核心一起组成了一个SM。将SM放大,单个SM如下图所示。

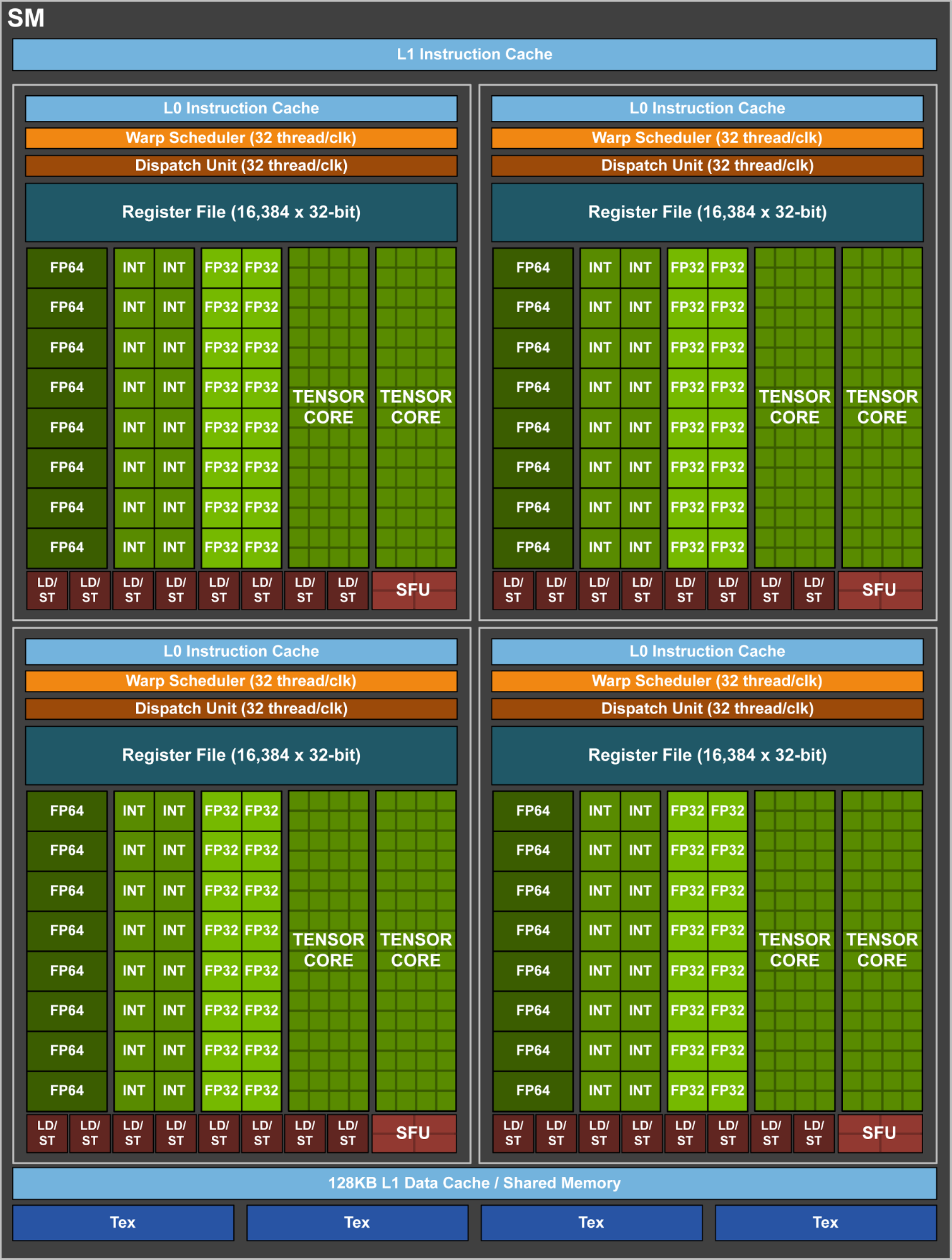

V100 SM 单个SM有各种不同类型的计算核心,包括浮点运算、整型运算以及专门为深度学习设计的Tensor Core

可以看到一个SM中包含了计算核心、存储等部分:

  • 针对不同类型计算的小核心,包括64位浮点核心(FP64),整型核心(INT),32位浮点核心(FP32),优化深度学习的Tensor Core。

  • 计算核心直接从寄存器(Register)中读写数据。

  • 调度和分发器(Scheduler和Dispatch Unit)。

  • L0和L1级缓存。

具体而言,SM中的FP32进行32位浮点加乘运算,INT进行整型加乘运算,SFU(Special Functional Unit)执行一些倒数和三角函数等运算。

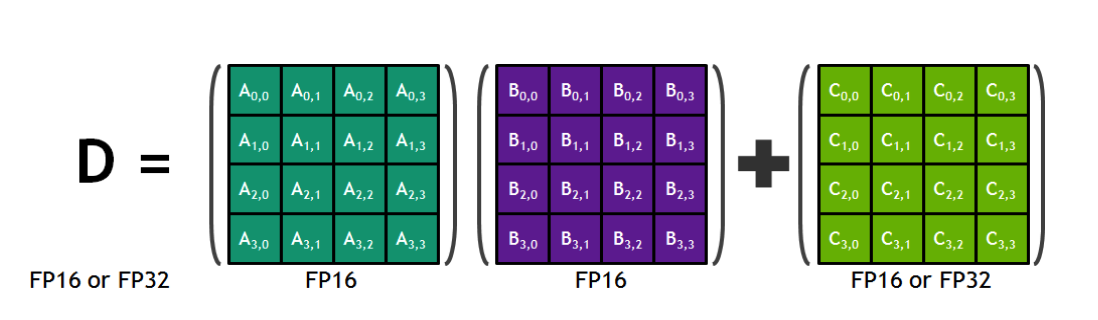

这里对Tensor Core做一些简单解释。Tensor Core是英伟达新的微架构中提出的一种混合精度的计算核心。我们知道,当前深度神经网络中使用到最频繁的矩阵运算是:D=A×B+CD = A \times B + C。Tensor Core可以对4*4的矩阵做上述运算。其中,涉及乘法的AABB使用FP16的16位浮点运算,精度较低;涉及加法的CCDD使用FP16或FP32精度。Tensor Core是在Volta架构开始提出的,使用Volta架构的V100在深度学习上的性能远超Pascal架构的P100。

Tensor Core是一种为优化深度学习计算核心 Tensor Core是一种为优化深度学习计算核心

前面提到的以物理学家命名的名称是英伟达各代GPU的微架构代号,微架构表示英伟达不同时代的芯片设计。不同微架构里各类计算核心和显卡存储的设计不同。2020年,比较流行的微架构为Volta和Turing。

对于消费者而言,英伟达主要有两条产品线:

  • 消费级产品 GeForce 系列:GeForce RTX 2080 Ti …
  • 针对数据中心的高性能计算产品 Telsa 系列:Telsa V100、Telsa P100、Telsa P40 …

其中,消费级产品GeForce可以用在个人电脑上,用来加速游戏和视频,Telsa系列产品一般用在数据中心的高性能计算加速场景上。此外,还有使用在工作站上的Quadro系列,一般用在CAD、视频制作和部分科学计算上,是一个介于GeForce和Telsa之间的产品线。英伟达产品的命名中暗含了微架构:Telsa V100的V表示使用Volta微架构,Telsa P100的P表示使用Pascal微架构;GeForce系列中,20xx系列使用了Turing微架构。

英伟达显卡型号众多,但是归根结底需要关注两方面问题:采用哪种微架构、显卡存储(简称显存)多大。

软件生态

英伟达能够在人工智能时代成功,除了他们在长期深耕显卡芯片领域,更重要的是他们率先提供了可编程的软件架构,确切地说,软硬件一体方案帮他们赢得了市场。2007年,英伟达发布了CUDA(Compute Unified Device Architecture)编程模型,软件开发人员从此可以使用CUDA在英伟达的GPU上进行并行编程。在此之前,GPU编程并不友好。CUDA简单到什么程度?有经验的程序员经过半天的培训,掌握一些基础概念后,能在半小时内将一份CPU程序修改成为GPU并行程序。

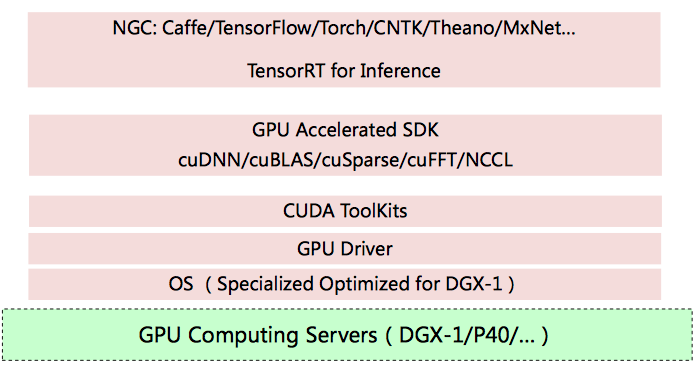

英伟达软件栈

继CUDA之后,英伟达不断丰富其软件技术栈,提供了科学计算所必需的cuBLAS线性代数库,cuFFT快速傅里叶变换库等,当深度学习大潮到来时,英伟达提供了cuDNN深度神经网络加速库,目前常用的TensorFlow、PyTorch深度学习框架的底层大多基于cuDNN库。关于英伟达的软件栈,可以总结为:

  • 最底层是GPU硬件,包括各类GPU显卡,DGX工作站等。
  • 操作系统是基于硬件的第一层软件,在操作系统上我们需要安装GPU驱动。
  • CUDA在GPU驱动之上,有了CUDA,我们可以进行一些GPU编程。
  • 英伟达对相似计算进一步抽象,进而有了cuBLAS、cuFFT、cuDNN等库,这些库基于CUDA提供常见的计算。
  • 最顶层是应用,包括TensorFlow和PyTorch的模型训练和推理过程。

英伟达能在人工智能时代击败Intel、AMD等强大对手,很大一部分是因为它丰富的软件体系。这些软件工具库使研发人员专注于自己的研发领域,不用再去花大量时间学习GPU底层知识。CUDA对于GPU就像个人电脑上的Windows、手机上的安卓系统,一旦建立好生态,吸引了开发者,用户非常依赖这套软件生态体系。

GPU编程可以直接使用CUDA的C/C++版本进行编程,也可以使用其他语言包装好的库,比如Python可使用Numba库调用CUDA。CUDA的编程思想在不同语言上都很相似。

CUDA及其软件栈的优势是方便易用,缺点也显而易见:

  1. 软件环境复杂,库以及版本很多,顶层应用又严重依赖底层工具库,入门者很难快速配置好一整套环境;多环境配置困难。

  2. 用户只能使用英伟达的显卡,成本高,个人用户几乎负担不起。

因此,如果没有专业的运维人员维护GPU机器,最好还是在公有云上按需购买GPU虚拟机。入门者可以考虑云厂商的Telsa P4虚拟机,大约10+元/小时,云厂商会配置好CUDA及工具库。如自己购买物理机,可以考虑消费级的GeForce RTX 2080Ti,这张卡足以应对绝大多数自然语言处理任务。

英伟达之外的选项

前文对GPU的描述主要基于英伟达旗下产品。在GPU领域,AMD也提供了独立显卡产品,价格较低。历史上,AMD的显卡产品线是收购ATI而获得的。相对来说,AMD的显卡在人工智能和超级计算领域并没有英伟达强势。为了与CUDA对抗,AMD提供的软件开发平台名为ROCm(Radeon Open Compute platforM )。

与相对封闭的CUDA不同,OpenCL(Open Computing Language)也是当前重要的计算加速平台,可以兼容英伟达和AMD的GPU,以及一些FPGA等硬件。一些上层软件为了兼容性,在计算加速部分并没有使用CUDA,而是使用了OpenCL。比如,决策树算法框架LightGBM主要基于OpenCL进行GPU加速。

无论是ROCm还是OpenCL,其编程思想与CUDA都非常相似,如果掌握了CUDA,那上手OpenCL也会很容易。
